فتحة تهوية قابلة للتعديل للقناة الدائرية VNKM

عنصر نهائي لتوزيع الهواء مصمم خصيصاً للقنوات الدائرية. يتميز بشفرات قابلة للتعديل داخل إطار من الفولاذ المجلفن للتحكم الدقيق في تدفق الهواء في أنظمة تهوية التغذية أو العادم.

وصف المنتج

الميزات والفوائد الرئيسية

للقنوات الدائرية
مصممة هندسياً خصيصاً للإنهاء والتحكم في تدفق الهواء على قنوات التهوية الدائرية.
تصميم شفرات متقاطعة
تتميز بشفرات أمامية رأسية وشفرات خلفية أفقية لانحراف وخلط هواء فعال.
نطاق تنظيم كامل
متوافقة مع جميع ضوابط التحكم القياسية: R6، R5، R3، R2، R1 لضبط دقيق لتدفق الهواء والضغط.
تركيب بالتثبيت البرغي
مصممة للتثبيت البرغي البسيط والآمن مباشرة في فتحة القناة الدائرية.
بناء معدني هجين
إطار من الفولاذ المجلفن للمتانة؛ شفرات ألومنيوم مؤكسدة للتشغيل الخالي من التآكل.

المواصفات الفنية

توافق القناة

مصممة لفتحات القنوات الدائرية. أبعاد الإطار أصغر بـ 25 ملم من الفتحة (H1 = H-25, W1 = W-25).

تكوين الشفرات

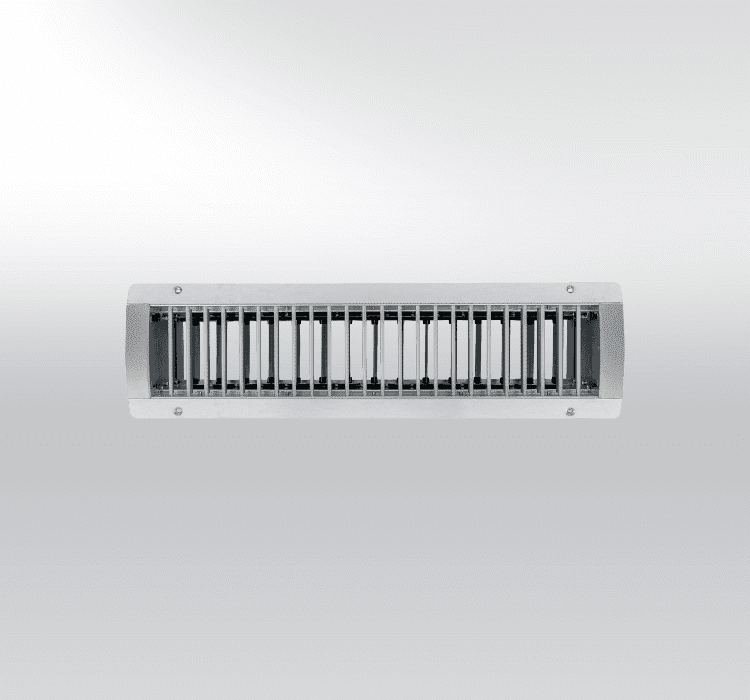

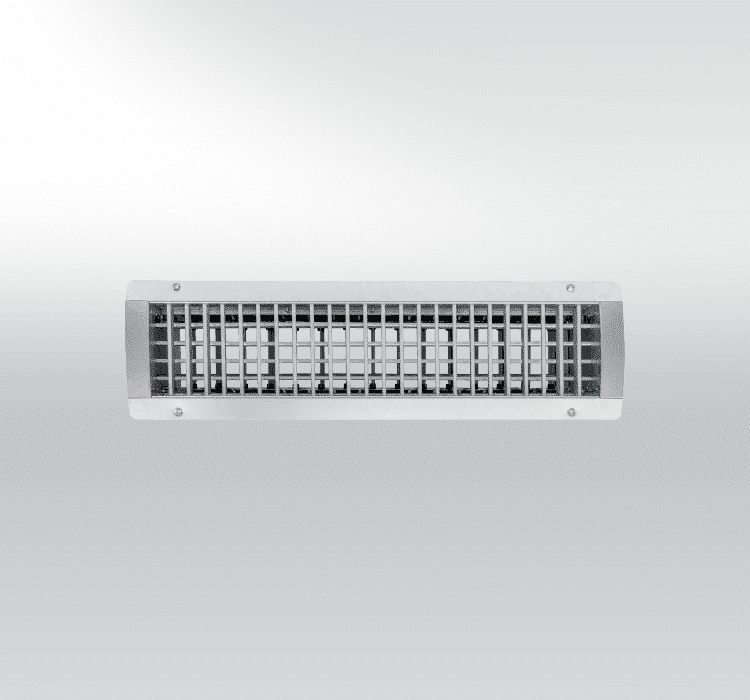

متاحة كصف واحد أو صف مزدوج. تباعد شفرات ثابت 20 ملم. شفرات أمامية (رأسية) وخلفية (أفقية).

أنواع منظمات الضغط

R2: لتزويد الهواء فقط. R1، R3، R5، R6: لتزويد الهواء وسحبه.

المادة والتشطيب

الإطار والضوابط: فولاذ مجلفن (طلاء RAL اختياري). الشفرات: مقاطع ألومنيوم مؤكسدة.

سعة تدفق الهواء

تصميم عالي السعة، مناسب للتدفقات من 5000 إلى حوالي 100 متر مكعب/ساعة.

التثبيت والتحكم

تركيب مباشر على القناة

توضع الفتحة في فتحة القناة الدائرية وتُثبت بالبراغي المرفقة. لا حاجة لإطار منفصل.

الضبط قبل التركيب

يتم ضبط تدفق الهواء بضبط زاوية الشفرات وآلية التنظيم (R6-R1) قبل ربط البراغي النهائي.

إجراء بسيط

1.ضع فتحة التهوية في الفتحة.
2.ثبتها بالبراغي.
3. اضبط تدفق الهواء عبر آلية التحكم.
